思普泰克 主页 > 视觉检测知识 > 行业动态 >

ccd视觉检测设备自动化检测饮料标签缺陷!
发表时间:2020-04-15 13:34
ccd视觉检测设备是模拟人工检测方法及判断逻辑,具有更高的检测精度和更好的一致性的自动化检测方法。近几年,随着食品饮料包装检测行业的迅速发展,尤其是自动化生产线的遍使用,部分环节采用人工检测,已经不能满足自动化生产线的要求。

  深圳思普泰克针对人们对食品饮料瓶进行灌装前质量检测的重视和国外贴标机等先进自动化设备的引进,在人工达不到生产线检测要求的情况,根据厂家具体的要求研发了ccd视觉检测设备。

  ccd视觉检测设备由照明光源、镜头、工业摄像机、图像采集/处理卡、图像处理系统组成。可以检测标签的缺失、标签折角、标签高度不协调、无标签、包装缺陷等不合格产品,并能进行准确剔除,填补了国内在全标签检测设备行业的空白。本产品还可以和多种检测装置配套,运用在酒、饮料等产业的高速自动化生产线上,适应于中小企业的使用。

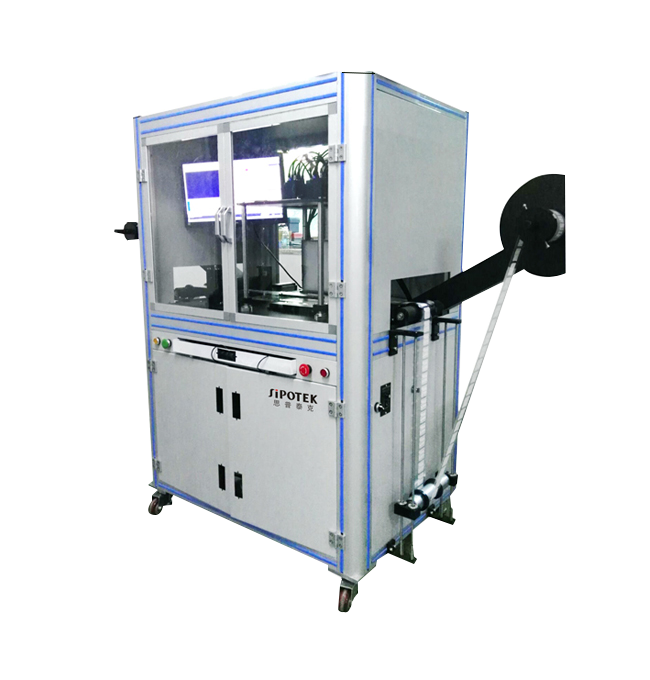

ccd视觉检测设备


  ccd视觉检测设备工作原理:

  1:首先通过工件检测器检测物体是否接近或运动到摄像机视野的中心,如果是,向图像采集卡发送触发脉冲信号;

  2:图像采集卡按照设计人员预先设定的程序和延时,分别向摄像机或照明设备发出启动脉冲,但也有摄像机和照明设备在系统初始化时,就开始启动;

  3:摄像机停止目前的扫描,重新开始新的一帧扫描;有的时候需要摄像机在启动脉冲来到之前一直处于等待状态,启动脉冲到来后启动以帧扫描;

  4:如果所采用的策略是曝光策略,那么在摄像机开始新的一帧扫描之前,要打开曝光结构,其曝光时间要根据你的实际需要通过程序或者硬件设定好;

  5:如果采用曝光策略的话,要用另一个启动脉冲打开照明设备,特别要保持启动时间应该与摄像机曝光时间匹配;

  6:摄像机曝光后,正式开始一帧图像的扫描和输出;

  7:如果摄像机输出的是模拟信号,图像采集卡就把从摄像机接受过来的信号进行A/D转化将其数字化,如果输出的是数字信号,这样就省图像采集卡的事情了;

  8:图像采集卡将图像信号送到缓冲器、处理器或者计算机的内存中,以便图像的处理和显示;

  9:处理器或者计算机对图像进行处理、分析、识别以得到测量结果或逻辑控制量,然后根据这些结果进行处理以控制别的装置(比如机械装置等)来完成相关动作,进行定位。纠正运动的误差等等,比如修正机器手臂的位置。

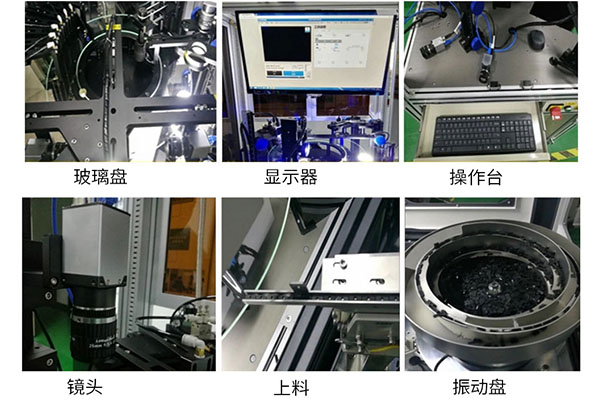

ccd视觉检测设备
